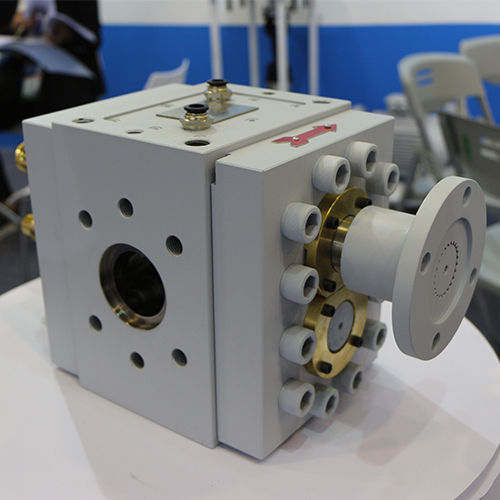

高粘度齒輪泵的吸口排油和止回閥與安全閥技術要點

 　　吸排油口

　　高粘度齒輪泵的吸液口管徑一般較大，有時采用擴散形吸液口來擴大低壓區的容積，以降低入口液體的流速，減小泵的吸液阻力。這種結構還可以減小作用在軸頸及軸承上的徑向力，延長高粘度齒輪泵的使用壽命。

　　止回閥與安全閥

　　在齒輪泵的輸出管路上安裝有一個止回閥，這樣在檢修泵及輸出管道時，系統中的液體不至于倒流;齒輪泵帶負荷停車時，在其輸出管道內產生局部真空，可防止泵倒轉。高粘度齒輪泵的出口管路上還設置安全閥等保護裝置，這樣一旦泵的出口通道發生堵塞，就可以打開安全閥卸壓。安全閥可以與泵體或泵蓋鑄成一體，也可以單獨裝配。
